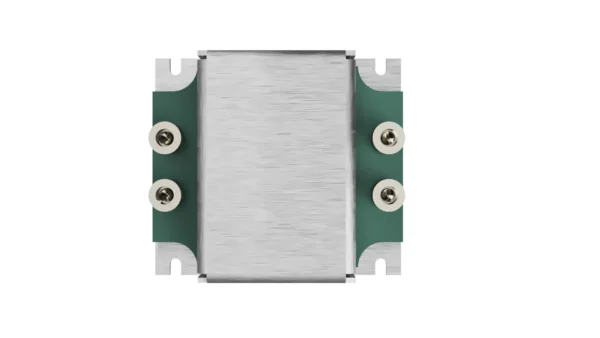

Vorladeschaltung: QS-ESB-300A
Der Zweck der Vorladeschaltung (Engl.: Pre-Charging circuit) für Energiespeichersysteme (BESS) besteht darin, den Einschaltstrom zu begrenzen, der beim Einschalten eines Energiespeichersystems mit großen Kapazitäten auftreten kann. In der Regel wird eine bereits bestehende DC-Spannung, zum Beispiel aus einem Energiespeicher oder einem anderen DC-Netz, mit einer bisher inaktive Baugruppe verbunden.
Dabei werden alle internen Kapazitäten, die bei Leistungselektronik prinzipbedingt groß und niederimpedant ausgeführt sind, mit einem nahezu unbegrenzten Stromstoß geladen. Dieser Stromstoß schädigt das Schaltelement und bringt Sicherungen zum Auslösen oder Überstromschutzeinrichtungen zum Ansprechen. Die internen Komponenten der eingeschalteten Elektronik werden ebenfalls stark belastet.
Die Vorladeschaltung Q-ESB-300A lädt die aufgeschaltete Elektronik mit einem definierten Strom vor, der vom Nutzer auf die Applikation angepasst werden kann. Die Schaltung kontrolliert das Spannungsniveau der Spannungsquelle und des Verbrauchers und ermöglicht einen sicheren und schonenden Einschaltvorgang.
Im Fehlerfall, bei nicht erfolgter oder zu langer andauernder Vorladung, schaltet sie eigenständig ab und schützt dadurch sich selbst und die Applikation. Das genaue Verhalten der Abschaltung lässt sich ebenfalls konfigurieren. Ein besonderes Feature ist die optional aktivierbare Überstromabschaltung. Höhe und Dauer des Überstromimpulses, der zum Abschalten führen soll, sind einstellbar. Über ihren separaten Enable-Eingang kann sie an- und abgeschaltet werden, was eine Stromlose Betätigung von in Reihe geschalteten mechanischen Schaltern erlaubt.
Die Querom Vorladestrecke QS-ESB-300A schützt Ihre DC-Anwendung sicher und zuverlässig und lässt sich als Open-Frame-Modul sehr einfach in bestehende Strukturen integrieren. Als Alleinstellungsmerkmale des QS-ESB-300A lässt sich hervorheben, dass es für sowohl für Batterien als auch Supercaps in stationären und mobilen Applikationen geeignet ist. Durch ihren äußerst geringen Ruhestromverbrauch kann sie dauerhaft an Speichersystemen angeschlossen bleiben.
Technische Daten
Strom: Max. 300A Abschaltstrom
Vorladestrom: Konfigurierbar, 0.5A – 6A
Spannung: bis zu 60VDC Systemspannung
Schutzschaltungen: Überstrom, Übertemperatur, Vorladefehler
Datenlatt QS-ESB-300A
Wollen Sie noch mehr über den QS-ESB-300A erfahren? Hier finden Sie das detaillierte technische Datenblatt.
Status: Preliminary development
Funktionsumfang Vorladeschaltung QS-ESB-300A
Vorladeschaltung
- Schutz von Schützen und Leistungsrelais, die hochkapazitive Lasten schalten
- Entlasten von Sicherheitsschaltern zwischen Energiespeichern und Leistungselektronik
- Verhindern von Überspannungen im Schaltmoment von mechanischen Schaltern
Schutzschaltung
- Überstromschutz
- Verhindert aufschalten auf defekte Verbraucher
Diagnoseglied
- Strom- und Spannungsmessungen werden per Kommunikationsbus bereitgestellt
- Schaltzustand und Spannungsversorgung des angeschlossenen Verbrauchers werden optisch angezeigt
Gesteuerter Schalter
- Eingang zur externen Steuerung von zu- und abschalten
- Ausgang zur Rückmeldung des aktuellen Schaltzustandes
Anwendungsgebiete Vorladeschaltung QS-ESB-300A
Vorladeschaltungen sind notwendig, wenn im Einschaltmoment große Kapazitäten mit einer Spannungsquelle verbunden werden. Sie schützen Komponenten, erhöhen die Zuverlässigkeit und verlängern die Lebensdauer von Systemen. Diese Schaltungen finden Anwendung in der Industrie, den erneuerbaren Energien und vielen weiteren Bereichen.
Renewable Energy
Energy Storage
DC-Grid
Weitere Anwendungsbereiche: Darüber hinaus eignet sich diese aktive Vorladeschaltung QS-ESB-300A für viele weitere elektrifizierte Applikationen wie z.B. Baumaschinen, Nutzfahrzeuge, Redox-Flow Anwendungen u.v.m.
