DC/DC Wandler Topologien – Schaltprinzipien, Typen und Auswahlkriterien

Was ist eine DC/DC Wandler Topologie?

Eine DC/DC Wandler Topologie beschreibt die schaltungstechnische Anordnung von Leistungsbauelementen — Transistoren, Induktivitäten, Kondensatoren und gegebenenfalls Transformatoren —, die zusammen eine definierte Spannungswandlung ermöglichen.

Die Topologie legt fest, wie Energie zwischen Eingangs- und Ausgangskreis fließt, in welchem Leistungsbereich ein Wandler seinen idealen Betriebspunkt hat, welche und ob galvanische Trennung realisiert ist. Nicht zur Topologie gehören hingegen Regelungsarchitektur, Gehäuse oder Kühlungslösung — diese Parameter werden unabhängig von der Schaltungsanordnung definiert. Die Wahl der richtigen Topologie ist damit die grundlegendste Entscheidung bei der Auslegung jedes DC/DC Wandlers.

Wie funktioniert ein DC/DC Wandler grundsätzlich?

Ein DC/DC Wandler – auch Gleichspannungswandler, Gleichstromwandler oder Gleichstromsteller genannt – wandelt eine Gleichspannung, indem er sie über ein schnell schaltendes Leistungshalbleiter-Element (z. B. MOSFET oder IGBT) in eine pulsförmige Rechteckspannung zerhackt und diese anschließend über Induktivitäten und Kondensatoren wieder zu einer geglätteten Gleichspannung filtert. Das Verhältnis von Einschalt- zu Ausschaltdauer des Schalters – das Tastverhältnis bzw. die Pulsweitenmodulation (PWM) – bestimmt das Verhältnis von Eingangs- zu Ausgangsspannung. Die räumliche Anordnung dieser Reaktanzen (Induktivitäten und Kapazitäten) sowie der aktiven Schaltelemente entscheidet über die Topologie des Wandlers – und schlägt damit die Brücke zu den im Folgenden beschriebenen Schaltungsprinzipien.

Was bestimmt die Topologie eines DC/DC Wandlers?

Die Topologie eines DC/DC Wandlers wird durch folgende konstruktive Parameter bestimmt:

• Anzahl und Anordnung der Schaltelemente (ein bis vier Transistoren, synchron oder asymmetrisch)
• Energiespeicher: Induktivität allein (nicht-isoliert) oder Transformator mit Induktivität (galvanisch getrennt)
• Galvanische Trennung: Schaltkreise mit oder ohne gemeinsame Masse
• Energieflussrichtung: unidirektional (Eingang → Ausgang) oder bidirektional (beide Richtungen)

Jeder dieser Parameter schränkt den Raum möglicher Topologien ein. Die Kombination aus Spannungslage, Leistungsbereich, Trennungsanforderung und Energieflussrichtung führt in der Regel eindeutig auf eine bevorzugte Topologie.

Wie unterscheiden sich DC/DC Wandler von linearen Spannungsreglern?

Lineare Spannungsregler wandeln die Überschuss-Spannung direkt in Wärme um — ihre Verlustleistung entspricht dem Produkt aus Spannungsdifferenz und Laststrom. DC/DC Wandler dagegen schalten Leistungshalbleiter mit hoher Frequenz und speichern Energie in Induktivitäten oder Kapazitäten, was Wirkungsgrade von typisch 85 – 97% ermöglicht. Bei großen Spannungsdifferenzen zwischen Ein- und Ausgang sind lineare Regler thermisch stark belastet. Ein Schaltregler mit derselben Aufgabe dissipiert nur den unvermeidlichen Umwandlungsverlust. Je nach Leistungsklasse beträgt der Unterschied im thermischen Aufwand — und damit in der Systemgröße — einen Faktor von 5 bis 10.

Welche DC/DC Wandler Topologien gibt es?

DC/DC Wandler werden in zwei grundlegende Topologie-Gruppen unterteilt: nicht galvanisch getrennte und galvanisch getrennte Topologien. Die folgende Übersicht zeigt alle neun relevanten Schaltungsprinzipien mit ihren wesentlichen Eigenschaften

Topologie	Deutsch	Isolation	Bidirektional	Typischer Leistungsbereich
Buck Converter	Tiefsetzsteller	Nein	Nein	1W – 10kW
Boost Converter	Hochsetzsteller	Nein	Nein	1W – 10kW
Buck-Boost Converter	Buck-Boost Wandler	Nein	Nein	1W – 150W
Bidirekt. Buck/Boost	Bidi. Wandler	Nein	Ja	100W – 10kW
Flyback Converter	Sperrwandler	Ja	Nein	1W – 150W
Forward Converter	Flusswandler	Ja	Nein	50W – 500W
Full-Bridge Converter	Vollbrückenwandler	Ja	Möglich	>1kW
Dual Active Bridge (DAB)	Dual Active Bridge	Ja	Ja	>1kW
LLC / CLLC Resonanzwandler	Resonanzwandler	Ja	CLLC: Ja	>100W

Nicht galvanisch getrennte DC/DC Wandler Topologien

Nicht galvanisch getrennte DC/DC Wandler verbinden Eingangs- und Ausgangsschaltkreis auf ein gemeinsames elektrischen Potenzial — Eingangs- und Ausgangsmasse sind direkt verbunden. Dieses Schaltprinzip ermöglicht kompakte Designs mit wenigen Bauelementen und hohen Wirkungsgraden in Niedervolt-Anwendungen. Zu den wichtigsten Topologien dieser Gruppe zählen Buck Converter, Boost Converter, bidirektionaler Buck/Boost-Wandler und Buck-Boost Converter.

Was ist ein Buck Converter (Tiefsetzsteller)?

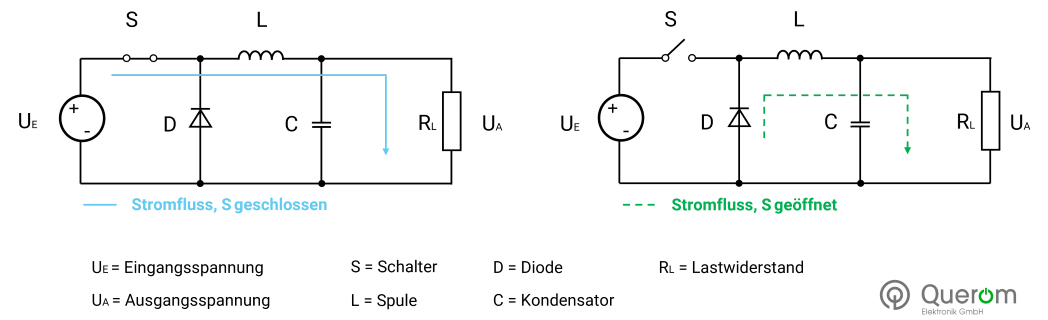

Ein Buck Converter, auch als Tiefsetzsteller bezeichnet, ist ein nicht-isolierter DC/DC Wandler, der die Eingangsspannung auf eine niedrigere Ausgangsspannung reduziert. Das Schaltprinzip basiert auf einem Leistungsschalter in Reihe mit dem Lastpfad, einer Speicherdrossel und einer Freilaufdiode: Während der Einschaltphase des Transistors fließt Strom durch die Induktivität zur Last; in der Sperrphase gibt die Induktivität gespeicherte Energie über die Freilaufdiode ab.

Typische Wirkungsgrade liegen zwischen 85% und 96%. Der Buck Converter eignet sich für Anwendungen, in denen die Ausgangsspannung stets kleiner als die Eingangsspannung ist — etwa bei der Spannungsversorgung von Steuerungseinheiten oder Sensorik aus einem DC-Bus. In der DDL-Serie setzt Querom diese Topologie im Form des DDL3050-48 ein. Erfahren Sie mehr zu den technischen Parametern im Datenblatt DDL3050-48.

Galvanisch getrennte DC/DC Wandler Topologien

Galvanisch getrennte DC/DC Wandler isolieren Eingangs- und Ausgangsschaltkreis durch einen Transformator elektrisch voneinander — Eingangs- und Ausgangsmasse sind potenzialgetrennt. Diese Trennung ist nach IEC 62368-1 für alle nicht berührgeschützen Systeme mit Spannungen oberhalb der Sicherheitskleinspannung (SELV: >60V DC) sowie bei der Kopplung von Hochvolt- und Niedervolt-Netzen vorgeschrieben. Die wichtigsten galvanisch getrennten Topologien sind Flyback-, Forward-, Vollbrücken-, DAB- und LLC-Resonanzwandler.

Was ist ein Sperrwandler (Flyback Converter)?
Ein Sperrwandler, englisch Flyback Converter, ist eine galvanisch getrennte Topologie, bei der der Transformator gleichzeitig als Energiespeicher und zur galvanischen Trennung dient. Während der Einschaltphase des Transistors lädt der Transformatorkern magnetische Energie; in der Sperrphase gibt der Kern die Energie über die Sekundärseite zur Last ab. Der Flyback-Wandler eignet sich besonders für Leistungen bis ca. 150W und ermöglicht durch mehrere Sekundärwicklungen problemlos mehrere galvanisch getrennte Ausgangsspannungen.

Was ist ein Flusswandler (Forward Converter)?
Ein Flusswandler, englisch Forward Converter, ist eine galvanisch getrennte Topologie, die Energie während der Einschaltphase des Transistors direkt vom Primär- auf die Sekundärseite überträgt. Im Unterschied zum Sperrwandler dient der Transformator ausschließlich zur galvanischen Trennung und Spannungsübersetzung, nicht als Energiespeicher — die Ausgangsinduktivität übernimmt die Energieglättung. Der Flusswandler arbeitet damit verlustärmer im Kern und eignet sich für Leistungen zwischen 100W und 500W, insbesondere bei niedrigem Ausgangs-Spannungs-Strom-Verhältnis.

Was ist ein Vollbrücken-Wandler (Full-Bridge / Push-Pull)?
Ein Vollbrücken-Wandler, englisch Full-Bridge Converter, nutzt vier Leistungsschalter in H-Brücken-Konfiguration, um den Transformator wechselspannungsartig zu betreiben und damit hohe Leistungen galvanisch getrennt zu übertragen. Die vier Transistoren schalten paarweise, wodurch der Transformatorkern symmetrisch ausgesteuert wird und kein Gleichfeldanteil entsteht. Vollbrücken-Wandler sind die bevorzugte Topologie für Leistungen oberhalb von 1kW in industriellen Systemen. Push-Pull-Wandler folgen einem ähnlichen Prinzip, nutzen jedoch eine mittelangezapfte Primärwicklung mit zwei Schaltern. Die Vollbrücken-Topologie bildet gleichzeitig die Grundlage für den Dual Active Bridge (DAB) Converter.

Im deutschen Sprachgebrauch werden Vollbrücken- und Push-Pull-Topologien auch als Gegentaktwandler bzw. Gegentaktflusswandler bezeichnet. Man unterscheidet den Halbbrücken-Gegentaktwandler mit zwei Schalttransistoren und den Vollbrücken-Gegentaktwandler mit vier Schalttransistoren. Da die Energieübertragung auf die Sekundärseite in mehreren Schaltphasen erfolgt, erreichen diese Topologien eine hohe Leistungsdichte, auf Kosten einer höheren Schaltungskomplexität.

Was ist ein Dual Active Bridge (DAB) Converter?
Ein Dual Active Bridge (DAB) Converter besteht aus zwei aktiven Vollbrücken — einer auf der Primär- und einer auf der Sekundärseite des Transformators — und ermöglicht galvanisch getrennten, bidirektionalen Leistungsfluss. Die Leistungsübertragung und -richtung werden durch den Phasenversatz zwischen primär- und sekundärseitiger Brücke gesteuert: Ein positiver Phasenwinkel treibt Energie von Primär nach Sekundär, ein negativer in umgekehrter Richtung. In BESS-Anwendungen mit Hochvolt-Spannungen von 800 – 1.500V übernimmt der DAB-Wandler die bidirektionale Kopplung zwischen DC-Bus und Batteriemodul und ermöglicht dabei Schwarzstart-Fähigkeit, Inrush-Strombegrenzung und Droop-Steuerung. Mehr zu BESS-Auslegungen erfahren Sie auf unserer BESS-Anwendungsseite.

Was sind LLC und CLLC Resonanzwandler?
Resonanzwandler sind eine Familie galvanisch getrennter DC/DC Topologien, die die Energie über einen Reihen- oder Parallelschwingkreis (engl. series- bzw. parallel-resonant converter) übertragen. Ziel des resonanten Betriebs ist es, die Verluste beim Schalten der Leistungstransistoren zu minimieren, indem hohe Ströme und Spannungen im Schaltmoment vermieden werden. Auf Basis der Eigenschaften des Schwingkreises lassen sich zudem besonders verlustarme und teils selbstschwingende Schaltungen realisieren. Je nach Auslegung decken Resonanzwandler Leistungen von wenigen Watt bis über 10 kW ab. Der LLC-Resonanzwandler ist der verbreitetste Vertreter dieser Familie und nutzt einen Resonanztank aus Serieninduktivität (L), magnetisierender Induktivität (L) und Serienkapazität (C), um Schaltverluste durch Zero Voltage Switching (ZVS) und Zero Current Switching (ZCS) zu minimieren. Im Gegensatz zu hart schaltenden Topologien schalten die Transistoren beim LLC-Wandler unter nahezu verlustfreien Bedingungen, was Wirkungsgrade von über 97 % im Nennlastbereich ermöglicht. CLLC-Topologien erweitern das Resonanzprinzip durch eine spiegelsymmetrische Sekundärseite auf bidirektionalen Betrieb.

Vertiefen Sie das Thema in unseren Fachbeiträgen zum Betriebsverhalten der DC-DC Wandler sowie zum DC Grid als Netzinfrastruktur in der Industrie und den Gründen für DC/DC Spannungswandler im industriellen Umfeld.
